CEMS煙氣在線監測的安裝位置該如何選擇
發布時間：2020/11/17 9:57:00 發布人：北京中恒安 瀏覽量：1506
為配合國家固定污染物綜合排放標準的實施，對總量控制項目顆粒物粉塵、二氧化硫SO2實施排放總量監測，監控排污企業達標排放，國家環保總局要求各燃煤排污企業必須安裝CEMS煙氣在線連續監測系統。個別需要安裝煙氣在線監測的企業在當初建設時并沒有考慮到或預留安裝CEMS在線監測的位置，勢必給現在的安裝在線監測設備造成困難，目前較突出的困難是CEMS的測點位置的選擇，以下就針對目前這個比較突出的問題做簡要的介紹。

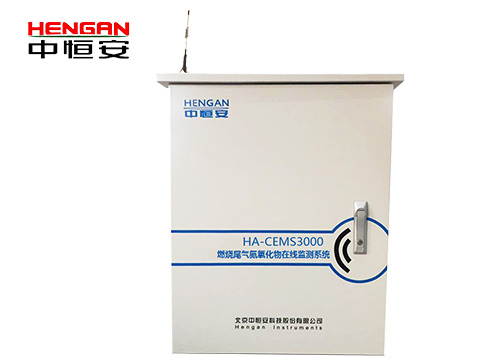

HA-CEMS3000燃燒尾氣NOx分析儀
為何要對CEMS監測位置進行選擇主要原因是煙塵和流速的測量需要一個穩定的流場，不穩定的流場中的旋流和渦流會使煙塵的分布不均勻，會使流速劇烈的變化。因為常用測煙塵的方法是一個線測量或一段線測量，即用測量一條線或一段線的數據來反映整個測量斷面的數值；常用測流速的方法是一個點的測量，即用測量一個點的數據來反映整個測量斷面的數值。所以要是CEMS所測量的數據要有代表性，反映或接近于真實值，就必須選擇一個煙氣流場比較穩定的斷面。
國家標準規范對CEMS在線監測位置的規定
顆粒物粉塵儀CEMS的安裝位置
1、顆粒物粉塵儀CEMS應安裝在能反映顆粒物狀況的有代表性的位置上，優先安裝在垂直管段
2、位于所有顆粒物控制設備的下游，且監測位置處不漏風
3、光學原理的顆粒物CEMS所在測定位置沒有水滴和水霧，且不受光線的影響
4、便于日常維護，安裝位置易于接近，有足夠的空間，便于清潔光學鏡頭、檢查和調整光路準值、檢測儀器性能和更換部件等。
5、測定位置應避開煙道彎頭和斷面急劇變化的部位，設置在距彎頭、閥門、變徑管下游方向不小于4倍直徑，和局上述部件上游方向不小于2倍直徑處，當安裝位置不能滿足要求時，應盡可能選擇氣流穩定的斷面，但安裝位置前直管段的長度必須大于安裝位置后管段的長度。
氣態污染物CEMS的安裝位置
1、位于氣態污染物混合均勻的位置，該處測得的氣態污染物的濃度和排放率能代表固定污染源的排放。
2、便于日常維護，安裝位置易于接近，有足夠的空間，便于清潔光學鏡頭、檢查和調整光路準值、檢測儀器性能和更換部件等。
3、安裝位置應設置在距較近的控制裝置，產生污染物和污染物的濃度或排放率可能發生變化部位下游不小于2倍煙道或管道直徑。
4、離煙氣排口或控制裝置上游不小于半倍煙道或管道直徑。
流速連續測量系統的安裝位置
1、安裝位置不得影響顆粒物和氣態污染物CEMS的測定+
2、便于日常維護，安裝位置易于接近，有足夠的空間，便于檢測儀器性能和更換部件等。
3、測定位置應避開煙道彎頭和斷面急劇變化的部位，設置在距彎頭、閥門、變徑管下游方向不小于4倍直徑，和局上述部件上游方向不小于2倍直徑處，當安裝位置不能滿足要求時，應盡可能選擇氣流穩定的斷面，但安裝位置前直管段的長度必須大于安裝位置后管段的長度。
幾種不同現場情況監測點選擇說明
按照CEMS國家規范的說明，安裝CEMS盡可能是安裝在垂直管段上即安裝在煙囪上，必須滿足現場有6倍煙囪或煙道當量直徑的直管段，根據已經安裝過在線監測 設備的經驗，我們在考慮安裝位置的時候不只是考慮煙氣流暢穩定的因素，還必須要考慮安裝和日常維護的方便性。另外考慮的一個因素是盡量減少投資。
現場情況一：監測點選擇安裝在煙囪上的現場
1、有電梯或旋轉梯可上到平臺處。
2、較低處的平臺或將要搭建的平臺能容易上去（絕對不能是靠煙囪本身的直爬梯上去的）。
3、較低處的平臺離煙道入口的距離要滿足一定的距離--4倍煙囪的直徑。
滿足以上條件CEMS監測點位置可安裝在煙囪上，即煙氣取樣探頭、煙塵測試儀和煙氣參數測試儀選擇安裝在圖中圓點位置處。
現場情況二：監測點選擇安裝在煙道上的現場
1、選擇安裝在引風機之后的主煙道
1）不能滿足安裝在煙囪上的條件。
2）煙道直管段的長度要滿足有6倍以上煙道當量直徑，并且不能變徑。
3）有扶梯等能直接到達煙道測點處。
滿足以上條件CEMS監測點位置可安裝在引風機之后的主煙道上，即煙氣取樣探頭、煙塵測試儀和煙氣參數測試儀選擇安裝在圖中圓點位置處。
2、選擇安裝在引風機之前的主煙道
1）不能滿足安裝在煙囪上的條件。
2）引風機之后主煙道的直管段的長度不滿足有6倍以上煙道的當量直徑。
3）引風機之前煙道的直管段長度滿足6倍以上煙道的當量直徑，并且不變徑。
4）有扶梯等能直接到達煙道測點處。
滿足以上條件CEMS監測點位置可安裝在引風機之前的煙道上，即煙氣取樣探頭、煙塵測試儀和煙氣參數測試儀選擇安裝在圖中圓點位置處。
3、選擇安裝在引風機前后的主煙道
1）不能滿足安裝在煙囪上的條件。
2）引風機之后主煙道的直管段的長度不滿足有6倍以上煙道的當量直徑。
3）引風機之前2條支煙道的直管段長度均滿足6倍以上煙道的當量直徑，并且不變徑。
4）有扶梯等能直接到達煙道測點處。
滿足以上條件CEMS監測點位置可安裝在引風機之前和之后的煙道上，即煙氣取樣探頭安裝在引風機之后的主煙道上，煙塵測試儀和煙氣參數測試儀選擇安裝引風機之前2條支煙道上。
綜上所述，選擇CEMS的監測點的原則可遵從如下原則：
★要盡量選擇滿足國家標準規定的點位
★盡量用少的儀器達到測量要求
★要盡量選擇能反映真實值的點位
★盡量選擇適合于安裝和運行維護方便的點位
★要盡量選擇滿足設備本身要求的點位
